Hej tamo! Kao dobavljač opreme za provjeru unakrsnih snopova automobila, jako sam oduševljen da zaronim u tehničke specifikacije ovih izvrsnih alata s vama.

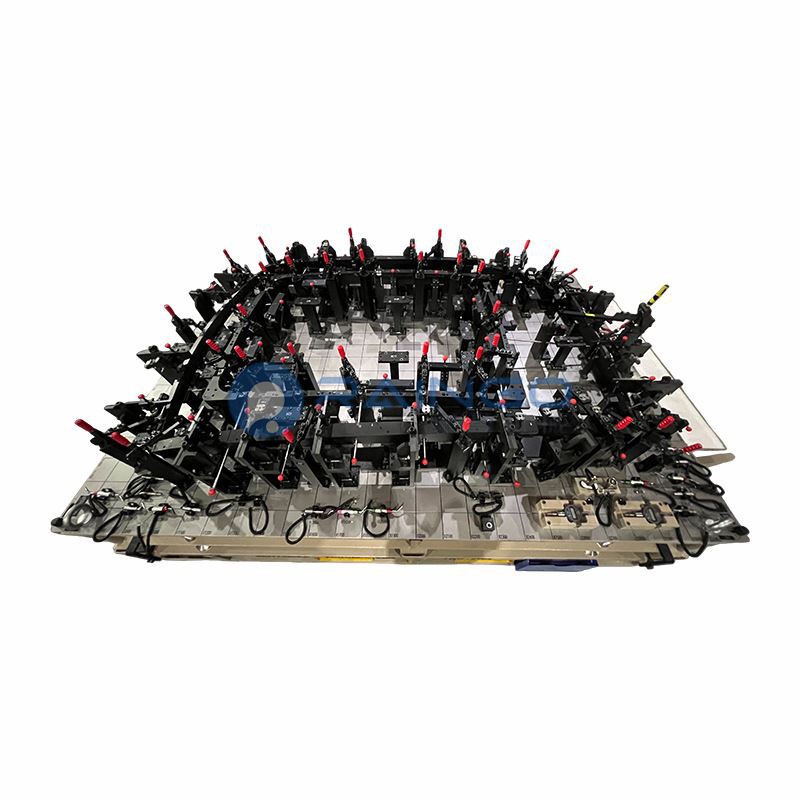

Prvo, hajde da shvatimo osnovno što je učvršćenje za provjeru poprečnog snopa automobila. To je ključni dio opreme u automobilskoj industriji. Poprečna greda automobila je važan dio strukture vozila, a kontrolno učvršćenje se koristi kako bi se osiguralo da ispunjava sve potrebne specifikacije tokom procesa proizvodnje.
Odabir materijala
Odabir materijala za učvršćenje za provjeru poprečnih nosača automobila je ključan. Obično idemo na aluminijumske legure visoke čvrstoće. Zašto? Pa, lagani su, što olakšava rukovanje i kretanje po proizvodnom podu. Istovremeno, imaju odličnu krutost, tako da mogu zadržati svoj oblik čak i pod višekratnom upotrebom i naprezanjem držanja i mjerenja poprečne grede automobila.
Za osnovnu ploču uređaja često koristimo liveno gvožđe. Liveno gvožđe pruža stabilnu i čvrstu podlogu. Ima dobra svojstva prigušenja vibracija, što pomaže da se minimiziraju bilo kakve smetnje od vibracija tokom procesa mjerenja. Ovo je izuzetno važno jer čak i najmanja vibracija može narušiti tačnost mjerenja koja vršimo.
Dimenzionalna tačnost
Kada je u pitanju tačnost dimenzija, govorimo o nekim ozbiljno uskim tolerancijama. Ukupna tačnost dimenzija učvršćenja za provjeru poprečnog snopa automobila obično treba biti unutar ±0,05 mm. Ovaj visoki nivo preciznosti je neophodan jer sama poprečna greda automobila ima vrlo stroge dimenzionalne zahtjeve. Svako odstupanje od navedenih dimenzija može dovesti do problema tokom sastavljanja vozila, kao što su neusklađenost drugih komponenti ili čak problem integriteta strukture.
Da bismo postigli ovaj nivo tačnosti, koristimo napredne tehnike obrade kao što je CNC (kompjuterska numerička kontrola) obrada. CNC mašine su programirane da režu i oblikuju komponente uređaja sa izuzetnom preciznošću. Oni mogu pratiti složene geometrije i uzorke, osiguravajući da svaki dio uređaja bude upravo onakav kakav bi trebao biti.
Završna obrada
Površinska završna obrada učvršćivača za provjeru Cross Car Beam je također velika stvar. Cilj nam je glatka završna obrada površine, obično sa vrijednošću Ra (srednje aritmetičko odstupanje profila) od oko 0,8 - 1,6 μm na mjernim površinama. Glatka površina je važna iz nekoliko razloga.
Prvo, smanjuje trenje između nosača i poprečne grede automobila. To znači da se greda može lako postaviti i ukloniti sa učvršćenja bez izazivanja ogrebotina ili oštećenja. Drugo, glatka površina pomaže da se osiguraju tačna mjerenja. Ako je površina hrapava, to može uzrokovati varijacije u kontaktnim točkama između uređaja i grede, što dovodi do netočnih očitavanja.
Measuring Systems
Postoje različite vrste mjernih sistema integriranih u učvršćenje za provjeru snopa automobila. Jedan uobičajeni tip je sistem sonde za koordinatnu mjernu mašinu (CMM). CMM sonde se mogu koristiti za mjerenje dimenzija i geometrije poprečne grede automobila u više smjerova. Oni mogu otkriti čak i najmanja odstupanja od specifikacija dizajna.
Koristimo i optičke mjerne uređaje, poput laserskih skenera. Laserski skeneri mogu brzo uhvatiti 3D oblik poprečnog snopa automobila. Oni stvaraju oblak tačaka podataka, koji se zatim mogu analizirati kako bi se provjerile ima li nepravilnosti u obliku ili površini zraka. Ovi optički mjerni uređaji su odlični jer su beskontaktni, što znači da neće oštetiti snop tokom procesa mjerenja.
Mehanizmi za lociranje i stezanje
Precizno lociranje i stezanje poprečne grede automobila na učvršćenju su od suštinskog značaja za dobijanje pouzdanih rezultata merenja. Uređaj je opremljen preciznim klinovima za lociranje i čaurama. Ove igle za lociranje su precizno postavljene da odgovaraju rupama ili karakteristikama na poprečnoj gredi automobila. Kada se greda postavi na učvršćenje, igle se uklapaju u odgovarajuće rupe, osiguravajući da je greda u ispravnom položaju.
Mehanizmi za stezanje se koriste da drže poprečnu gredu automobila čvrsto na mjestu tokom procesa mjerenja. Obično koristimo pneumatske ili hidraulične stezaljke. Pneumatske stege su brze i jednostavne za kontrolu, dok hidraulične stezaljke mogu pružiti veću silu stezanja, što je korisno za teže ili veće poprečne grede automobila.
Ponovljivost
Ponovljivost je još jedna kritična tehnička specifikacija. Uređaj za provjeru poprečnog snopa automobila trebao bi biti u stanju da proizvede konzistentne rezultate mjerenja u više ciklusa upotrebe. Da bismo postigli visoku ponovljivost, koristimo visokokvalitetne komponente i osiguravamo da je učvršćenje pravilno sastavljeno i kalibrirano.
Tokom procesa kalibracije koristimo referentne etalone za postavljanje uređaja na ispravne uslove mjerenja. Ovo osigurava da svaki put kada se poprečna greda automobila mjeri na učvršćenju, rezultati budu tačni i dosljedni.
Kompatibilnost
Naši uređaji za provjeru poprečnih nosača automobila dizajnirani su da budu kompatibilni s različitim tipovima i modelima poprečnih nosača automobila. Možemo prilagoditi uređaj prema specifičnim zahtjevima naših kupaca. Bilo da se radi o drugoj veličini, obliku ili uzorku rupa, možemo prilagoditi dizajn i proizvodni proces uređaja kako bismo zadovoljili te potrebe.
Kao aProvjera dobavljača opremeiProvjera proizvođača inventara, razumijemo važnost ovih tehničkih specifikacija. Naši proizvodi ne samo da zadovoljavaju, već često i prevazilaze industrijske standarde zaAutomobilska oprema za provjeru. Posvećeni smo pružanju visokokvalitetnih uređaja za provjeru poprečnog snopa automobila koji pomažu našim klijentima da poboljšaju efikasnost proizvodnje i kvalitet proizvoda.
Ako ste na tržištu za učvršćenje za provjeru poprečnog nosača automobila ili imate bilo kakva pitanja o našim proizvodima, ne ustručavajte se kontaktirati. Uvijek rado razgovaramo i razgovaramo o tome kako možemo zadovoljiti vaše specifične potrebe.
Reference
- Priručnik za proizvodnju automobila
- Precizno inženjerstvo i mjerne tehnike u automobilskoj industriji
